ZKYS系列水泵真空引水装置

ZKYS系列水泵真空引水装置
一、ZKYS系列水泵真空引水装置概述:

    ZKYS真空引水装置是在总结我厂多年生产经验的基础上,参照国内外各单位先进经验,最新研制的一种结构简单、应用成熟、配置合理的新一代水泵引水真空机组,广泛应用于自来水厂、电厂、造纸厂、石油化工等矿业大型水泵启动前的真空引水。完全取代大型水泵灌水时在吸入管路进水口安装底阀的传统结构形式,从而达到减小吸入管路损失,改善水泵吸入性能的目的。
    ZKYS真空引水装置用于泵房、泵站、污水处理等真空引水的特殊场合而设计制造。该装置用于水泵站内水泵自动充水,使所有水泵经常处于充水状态,随时可以起动任何一台水泵。用该装置可以使地面式泵站实现自动化操作,可甩掉传统的半地下自灌充水式自动化泵站设计。因此可节省大量泵站建设费用,避免了水泵被淹的可能性,改善了水泵工作环境及操作环境,确保了水泵站的安全供水,该装置气密性能好,自动化程度高,操作方便,工作安全可靠。

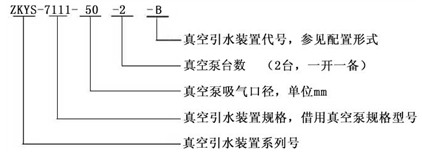

ZKYS系列水泵真空引水装置型号说明:
ZKYS系列水泵真空引水装置型号说明

二、ZKYS系列水泵真空引水装置装置的工作原理

    ZKYS真空引水装置由两台2BV7111水环真空泵,一个真空罐,一个循环供水罐,一组管道阀件及一套电气自动控制配电箱组成的成套的真空机组,是以真空罐作为真空存储设备的成套系统。泵站内所有水泵顶部排气口均安装一个单向气阀(不在本装置范围之内,需要可另行订货),并用管道与真空罐相连。单向气阀的作用是使渗入水泵内空气可自由进入真空箱,而水不能通过止回阀。离心泵的开停由中央控制器通过真空管线上各自的电磁阀和流量开关控制。电磁阀处于常闭状态,当中央控制器需要启动离心泵时,首先打开电磁阀让离心泵与真空管线想通,当水流过流量开关时说明离心泵处于可启动状态,中央控制器关闭电磁阀并同时启动离心泵。真空箱上装有自动信号发生器,真空设备根据其指令自动工作。当真空箱内真空度低于下限时,发出停止指令真空设备自动停止。因工作液可循环使用,系统大大减小了工作液的消耗和对环境的污染,因此在所抽除气体中有毒,所抽除气体含有有机溶剂等各种场合具有明显优越性。在本装置中工作液采用水作为介质。

三、ZKYS系列水泵真空引水装置结构配置

ZKYS真空引水装置根据用户的使用需求不同可分为:简易型(配置代号J)、标准型(配置代号B)两种结构配置,如下表所示:ZKYS真空引水装置形式:
结构配置 配置代号 配置描述
简易型 J     由真空泵、气水分离器、连接部件、底座、止回阀等组成,机组不带控制柜,引水成功与否需用户自己判断,引水成功后关闭进气管路上的阀门和手动切断机组电源。
标准型 B     由真空泵、气水分离器、连接部件、底座、真空止回阀、控制元件等部件组成,机组带自动控制配电柜,机组根据安装在进气管路上的真空引水控制器的压力信号来判断引水的否成功,引水成功后,机组自动关闭进气管路上的电磁阀(或电动阀门)和切断电源,控制柜输出引水成功信号,启动水泵,整个引水过程结束。

四、ZKYS系列水泵真空引水装置性能参数:

规格 吸气量(m3/min) 真空泵型号 电机型号 机组重量 kg
ZKYS-1B 1 SK-1B 2.2kw-2 420
ZKYS-7110 2.7 2BV7110 4kw-4 490
ZKYS-7111 3.8 2BV7111 5.5kw-4 630
ZKYS-7121 4.5 2BV7121 7.5kw-4 1050
ZKYS-7131 6.6 2BV7131 11kw-4 1320
ZKYS-7161 8.3 2BV7161 15kw-6 1550

五、ZKYS系列水泵真空引水装置的安装:

    装置安装的位置及真空管道的布置等均由泵站设计者决定。
    装置的安装尺寸详见安装图:
ZKYS真空引水装置的安装图
型号 D H L L1 L2 H1 B B1 B2
ZKYS-1B 800 2200 2100 300 1500 1300 900 960 140
ZKYS-7110 1000 2200 2300 300 1700 1400 1100 1180 150
ZKYS-7111 1000 2300 2300 300 1700 1400 1100 1180 150
ZKYS-7121 1000 2600 2300 300 1700 1400 1100 1180 150
ZKYS-7131 1150 2650 2300 300 1700 1400 1100 1180 150
ZKYS-7161 1150 2650 2300 300 1700 1400 1100 1180 150

单套设备一览表
序号 名称 数量
1 2BV7111水环真空泵 1台
2 循环水箱 1件
3 真空罐 1件
4 自控信号发生器 1件
5 电控柜 1件
6 真空止回阀 2件
7 管路、水阀等其它辅助材料
注:1、该装置可靠墙安装,在混凝土基础上按设备机座数据埋好地脚螺栓即可。
根据按装图接上给水管道,排水管道及与水泵连接的真空管道。
每台水泵排气口处均应装一个单向气阀,应垂直安装,需另行订货。
按配电箱位置接上380V电源(三相四线制)。
按配电箱的输出端子,将信号输出回路接到用户DCS系统。

六、ZKYS系列水泵真空引水装置的型号选择

    真空箱容积用于容纳和调节水泵的渗气量,在一定渗气量下使真空泵的起动次数控制一定范围。可根据泵站总渗气量及水泵中心距液面高度(考虑700mm富余量)对照技术性能选择装置型号。

ZKYS自动引水装置性能表
型号 箱内真空度MPa 允许渗气量L/h 功率
ZKYS-1B -0.03 1050 2.2KW
-0.04 750
-0.05 450
ZKYS -7110 -0.03 1400 4KW
-0.04 1000
-0.05 450
ZKYS -7111 -0.03 1750 5.5KW
-0.04 1250
-0.05 750
ZKYS -7121 -0.03 2100 7.5KW
-0.04 1500
-0.05 900
ZKYS -7131 -0.03 2800 11KW
-0.04 2000
-0.05 1200
ZKYS -7161 -0.03 2800 15KW
-0.04 2000
-0.05 1200

七、ZKYS系列水泵真空引水装置机组的维护及保养

1、真空机组需要定期的维修与保养。
2、单向气阀是该装置的关键设备,出厂前内部机构经过精心调整并密封好,不得解体以防性能被破坏。
3、真空罐及内部管道出厂前经过气密性试验,不要解体安装,防止破坏设备性能。
4、要求水泵的出水阀门及吸水管路严密不漏气。
5、为减少水泵空气渗入量,避免真空泵频繁起动,泵填料函处可外接压力水密封。
6、真空设备吸气口处真空止回阀与水泵排气口处单向气阀,不能换用。
7、水泵站内每台泵均需安装一个单向气阀DN25。不在供货范围内,需另订货。
8、根椐用户要求可设计出不同规格的装置。
9、定期检查各紧固螺栓是否紧固,锈蚀的调换,确保设备的安全,使用性能可靠。
