JZJH型滑阀罗茨真空机组

JZJH型滑阀罗茨真空机组
一、JZJH型滑阀罗茨真空机组的概述:

    JZJH系列罗茨滑阀真空机组是由普通罗茨泵为主泵、滑阀真空泵为前级泵串联组成的真空机组。通过真空继电器或电接点压力表,来实现罗茨泵滑阀泵的自动启闭,自动过载保护。JZJH型罗茨滑阀泵真空机组安装在一个机架上,配以管道、阀门、电器操作控制箱、冷却水管系统。机组结构紧凑,使用方便。

二、JZJH型滑阀罗茨真空机组的特点:

    JZJH型罗茨滑阀泵真空机组根据被抽真空系统的大小及极限压力的不同,JZJH型罗茨滑阀泵真空机组各泵之间的名义抽速之比一般在4:至10:1之间,前者较后者适用于较大真空系统及长时间在较低入口压力或极限真空情况下工作。JZJH型罗茨滑阀泵真空机组为了防止滑阀泵停机时返油,在前级进口管道上装有电磁充气阀,其动作与前级泵电动机实现联动,当滑阀泵停泵前,向泵口充气,确保滑阀泵内的真空油返回到油箱内,同时防止真空系统不受真空油污染。
JZJH型罗茨滑阀泵真空机组根据不同的极限压力,有以下组合方案供选择:
>> 单罗茨单级滑阀真空机组 >> 单罗茨双级滑阀真空机组 >> 双罗茨单级滑阀真空机组 >> 双罗茨双级滑阀真空机组

三、JZJH型滑阀罗茨真空机组的用途:

    JZJH型罗茨滑阀泵真空机组具有显著的节能效果,真空度高,高真空区间抽气量大,可广泛应用于电力工业的变压器、电线电缆、电容器的真空浸渍、真空干燥工艺中。JZJH型罗茨滑阀泵真空机组是真空镀膜、真空冶炼、真空热处理、真空滤油、冷冻干燥;航空模拟试验较理想的真空设备。如抽吸含有少量水蒸汽或少量粉尘的气体,应加装过滤装置。

四、JZJH型滑阀罗茨真空机组的使用范围:

抽气速率: 30~1200L/S (升/秒)
极限压强: 0.05Pa (帕)
气体类型: 常温无其它混合物的清洁空气,不允许有含其它粉尘及水分的空气。
工作要求: 进口压强在大于6500Pa时连续工作时间,允许长时期连续工作。
环境温度: 真空泵一般在不低于5℃的室温及不高于600%的相对温度的环境内使用。

五、JZJH型滑阀罗茨真空机组的型号意义:

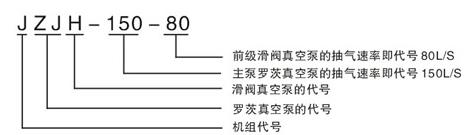

JZJH型滑阀罗茨真空机组的型号意义

六、JZJH型滑阀罗茨真空机组的工作原理:

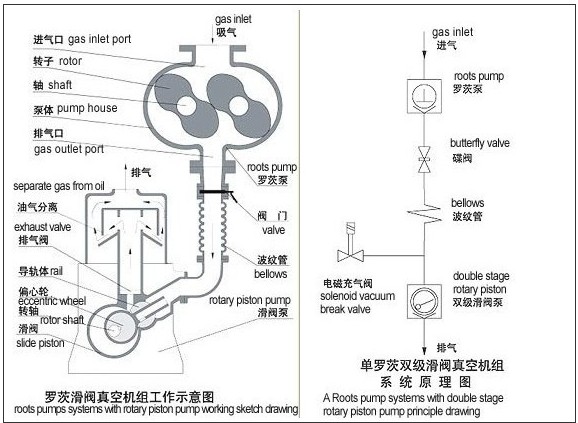

JZJH型滑阀罗茨真空机组的工作原理图
    罗茨滑阀真空机组的罗茨真空泵为普通ZJ 型或ZJP 型带旁通阀罗茨真空泵,由于ZJ 型或ZJP 型罗茨真空泵须在系统被前级滑阀真空泵抽到罗茨真空泵允许起动压力后才可起动罗茨真空泵工作。因此,一般在罗茨滑阀真空机组进气口处须安装一个电接点真空表,以此来控制罗茨真空泵的启动压力和工作压力范围。即当前级H-150D 滑阀真空泵起动后开始对系统进行预抽,当系统压力即罗茨真空泵进气口压力达到预先设定好的电接点压力表绿针所指值(即罗茨泵的允许起动压力值)时,罗茨真空泵就可起动工作。如果在罗茨滑阀真空机组各泵已处于正常工作情况下,由于发生特殊情况当罗茨真空泵进气口压力高于电接点压力表上绿针所指值时,罗茨真空泵即会自动停泵,这样就可实现罗茨真泵的自动过载保护,从而可以避免因过载和发热而导致泵发生故障。

    罗茨滑阀真空机组配用的前级滑阀真空泵,系引进国外先进技术而创新开发的H-150D 型单级双缸滑阀真空泵。罗茨滑阀真空机组为目前国内同类产品的最高水平,主要表现在振动低、噪声小、在大气至100pa入口压力时的抽气效率高;由于采用高压油泵进行强制润滑,即使在很高的入口压力甚至在大气压下长期运行,也能保证滑阀真空泵具有可靠的工作性能,这是国内其它同类产品不具备的特性。

    由于H-150D 型单级滑阀真空泵的诸多优点,从而保证了罗茨滑阀真空机组在大气压力至10pa入口压力具有良好的抽气效率。
    本系列罗茨滑阀真空机组,为了防止前级滑阀真空泵因停机后可能出现的返油。在前级滑阀真空泵与罗茨真空泵的连接管道上应安装电磁充气阀,其动作与滑阀真空泵的联动即启动滑阀真空泵时电磁阀关闭,停止滑阀真空泵时电磁阀打开对系统充气。

七、JZJH型滑阀罗茨真空机组的性能参数表:

型号

泵型号 极限压力
(Pa)
抽气速率
(L/s)
进气口径
(mm)
排气口径
(mm)
配用功率(kw)
主泵 前级泵 0.1 主泵 前级泵
JZJ(P)H303 ZJ(P)150 H50 150 100 50 2.2 5.5
JZJ(P)H404 ZJ(P)300 HG70 300 150 63 4 5.5
JZJ(P)H508 ZJ(P)600 HG70 600 200 63 7.5 5.5
JZJ(P)H504 ZJ(P)600 HGL150 600 200 80 7.5 11
JZJ(P)H608 ZJ(P)1200 HG150 1200 250 80 11 15

型号

泵型号 极限压力
(Pa)
抽气速率
(L/s)
进气口径
(mm)
排气口径
(mm)
配用功率(kw)
主泵 前级泵 2X10-2 主泵 前级泵
JZJ(P)2H305 ZJ(P)150 2H30 150 100 50 2.2 4
JZJ(P)2H404 ZJ(P)300 2H70B 300 150 76 4 7.5
JZJ(P)2H508 ZJ(P)600 2H70B 600 200 76 7.5 7.5
JZJ(P)2H608 ZJ(P)1200 2H150 1200 250 80 11 15

型号

泵型号 极限压力
(Pa)
抽气速率
(L/s)
进气口径
(mm)
排气口径
(mm)
配用功率(kw)
主泵 中间泵 前级泵 主泵 中间泵 前级泵
JZJ(P)H422 ZJ(P)300 ZJ(P)150 HGL70 2x10-2 300 150 63 4 2.2 5.5
JZJ(P)H542 ZJ(P)600 ZJ(P)150 HGL70 600 200 63 7.5 2.2 5.5
JZJ(P)H524 ZJ(P)600 ZJ(P)300 HGL70 600 200 63 7.5 4 5.5
JZJ(P)H541 ZJ(P)600 ZJ(P)150 HGL150 600 200 80 7.5 2.2 11
JZJ(P)H522 ZJ(P)600 ZJ(P)300 HGL150 600 200 80 7.5 4 11
JZJ(P)H642 ZJ(P)1200 ZJ(P)300 HGL150 1200 250 80 11 4 11
JZJ(P)H624 ZJ(P)1200 ZJ(P)600 HGL150 1200 250 80 11 7.5 11
JZJ(P)H762 ZJ(P)1800 ZJ(P)300 HGL150 1800 250 80 15 4 11
JZJ(P)H734 ZJ(P)1800 ZJ(P)600 HGL150 1800 250 80 15 7.5 11
JZJ(P)H824 ZJ(P)2500 ZJ(P)1200 HGL150
(2台并联)
2500 320 80+80 18.5 11 22

型号

泵型号 极限压力
(Pa)
抽气速率
(L/s)
进气口径
(mm)
排气口径
(mm)
配用功率(kw)
主泵 中间泵 前级泵 主泵 中间泵 前级泵
JZJ(P)2H425 ZJ(P)300 ZJ(P)150 2H30   300 150 50 4 2.2 4
JZJ(P)2H542 ZJ(P)600 ZJ(P)150 2H70B 600 200 76 7.5 2.2 7.5
JZJ(P)2H524 ZJ(P)600 ZJ(P)300 2H70B 600 200 76 7.5 4 7.5
JZJ(P)2H642 ZJ(P)1200 ZJ(P)300 2H150 1200 250 80 11 4 15
JZJ(P)2H624 ZJ(P)1200 ZJ(P)600 2H150 1200 250 80 11 7.5 15
JZJ(P)2H734 ZJ(P)1800 ZJ(P)600 2H150 1800 250 80 15 7.5 15
JZJ(P)2H824 ZJ(P)2500 ZJ(P)1200 2H150
(2台并联)
2500 320 80+80 18.5 11 30
注:
1、JZJH型罗茨滑阀泵真空机组的极限真空是指用麦氏真空计测得的空气分压力值,用热偶真空计测得的全压力值应比极限压力小半个到一个数量级。
2、JZJH型罗茨滑阀泵真空机组的抽气速率是指在机组主泵的入口压力在约1~100 pa工作条件下测得的实际抽速。

八、JZJH型滑阀罗茨真空机组的性能曲线图:

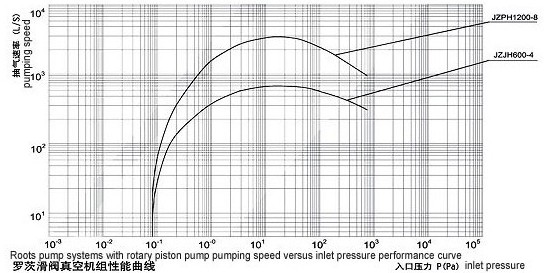

JZJH型滑阀罗茨真空机组的性能曲线图

九、JZJH系列罗茨滑阀真空机组安装图:

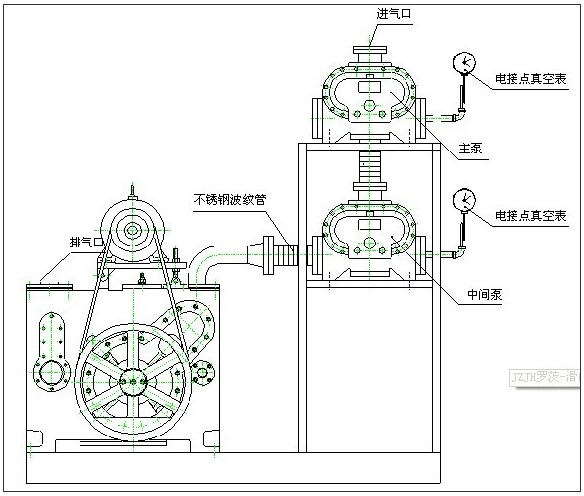

JZJH系列罗茨滑阀真空机组安装图
